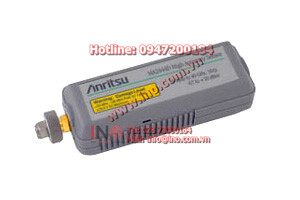

Anritsu-High Accuracy Diodes Sensors (CW) (Model:MA244xD Series)

By
-
1
465
Vui lòng liên hệ với chúng tôi– chúng tôi sẽ liên hệ lại với khách hàng bằng điện thoại hoặc email.
Lưu ý: Tham khảo ý kiến của nhân viên INO sẽ giúp bạn tiết kiệm được thời gian và chi phí khi cần mua sắm. ​​Với sự tư vấn của chúng tôi, bạn sẽ không gặp khó khăn khi tìm hiểu về đặc tính của sản phẩm cần mua.

Features

  • Wide dynamic range sensors (-67 dBm to +20 dBm)
  • Accurate CW average power measurements
  • Wide frequency coverage from 10 MHz to 50 GHz (sensor dependent)
  • Calibration factors stored in EEPROM

Description

The Anritsu MA244XD standard diode sensors are designed for use with the ML2430, ML2480 and ML2490 series power meters. They are designed for high dynamic range, high accuracy CW and TDMA measurements. With their built in 3 dB attenuator, the MA244XD minimize input VSWR and are best used where the best measurement accuracy is required over a large dynamic range, for example when measuring amplifiers. These sensors have a dynamic range of 87 dB compared to the 90 dB of MA247XD standard diode sensors. In all other respects the performance of the sensors is identical to the standard diode sensor.

Specifications

 High Accuracy Diode Sensors

 Model

  MA2442D

 MA2444D

 MA2445D

Frequency Range

 10 MHz – 18 GHz

 10 MHz – 40 GHz

 10 MHz – 50 GHz

Dynamic Range (dBm)

 -67 to +20

SWR

<1.17; 10-150 MHz (MA2442D only)
<1.90; 10-50 MHz
<1.17; 50-150 MHz
<1.08; 0.15-2 GHz
<1.16; 2-12.4 GHz
<1.21; 12.4-18 GHz
<1.29; 18-32 GHz
<1.44; 32-40 GHz
<1.50; 40-50 GHz

Rise Time1 (ms)

 <0.004

Sensor Linearity 3

1.8%, < 18 GHz
2.5%, < 40 GHz
3.5%, < 50 GHz

 RF Connector2

 N(m)

 K(m)

 V(m)

1. 0.0 dBm, room temperature.
2. Each MA24XXA/D Series sensor incorporates precision RF Connectors with hexagon coupling nut for attachment by industry standard torque wrench.
3. For MA2445D, the linearity is applicable only from -67 dBm to +15 dBm.
