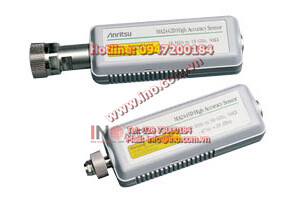

Anritsu- Standard Diode Sensors (CW) (Model:MA247xD Series)

By
-
3
480
Vui lòng liên hệ với chúng tôi– chúng tôi sẽ liên hệ lại với khách hàng bằng điện thoại hoặc email.
Lưu ý: Tham khảo ý kiến của nhân viên INO sẽ giúp bạn tiết kiệm được thời gian và chi phí khi cần mua sắm. ​​Với sự tư vấn của chúng tôi, bạn sẽ không gặp khó khăn khi tìm hiểu về đặc tính của sản phẩm cần mua.

Features

  • Wide dynamic range sensors (-70 dBm to +20 dBm)
  • Accurate CW average power measurements
  • Wide frequency coverage from 10 MHz to 50 GHz (sensor dependent
  • Calibration factors stored in EEPROM

Description

The Anritsu MA247XD standard diode sensors are designed for use with the ML2430, ML2480 and ML2490 series power meters. They are designed for high dynamic range, high accuracy CW and TDMA measurements. These power sensors have 90 dB dynamic range and linearity better than 1.8% making them the choice for precision measurements. The 4 µs rise time of these sensors is fast enough for power measurements on GSM and similar TDMA systems that use GMSK modulation.

Specifications

Standard Diode Sensors

Model

 MA2472D

 MA2473D

 MA2474D

 MA2475D

Frequency Range

10 MHz – 18 GHz

10 MHz – 32 GHz

10 MHz – 40 GHz

10 MHz – 50 GHz

Dynamic Range (dBm)

-70 to +20

SWR

<1.17; 10-150 MHz3
<1.90; 10-50 MHz
<1.17; 50-150 MHz
<1.12; 0.15-2 GHz
<1.22; 2-12.4 GHz
<1.25; 12.4-18 GHz
<1.35; 18-32 GHz
<1.50; 32-40 GHz
<1.63; 40-50 GHz

Rise Time1 (ms)

< 0.004

Sensor Linearity 4

1.8%, < 18 GHz
2.5%, < 40 GHz
3.5%, < 50 GHz

RF Connector 2

 N(m)

K(m)

K(m)

 V(m)

1. 0.0 dBm, room temperature.
2. Each MA24XX Series sensor incorporates precision RF Connectors with hexagon coupling nut for attachment by industry standard torque wrench.
3. MA2472D Only
4. For MA2475D, the linearity is applicable from -70dBm to +15 dBm only.

Lưu ý: Nếu một thiết bị nào đó không được liệt kê ở đây, điều đó không có nghĩa rằng chúng tôi không hỗ trợ được bạn về thiết bị đó. Hãy liên hệ với chúng tôi để biết danh sách đầy đủ về thiết bị mà chúng tôi có thể hỗ trợ và cung cấp.
