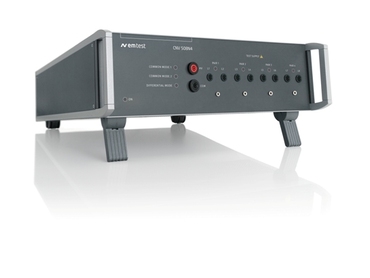

EMTEST-Coupling/decoupling networks for 4 pairs/8 lines as per IEC 60255-22-1 (Model: CNV 508N4)

By
-
4
418
Vui lòng liên hệ với chúng tôi– chúng tôi sẽ liên hệ lại với khách hàng bằng điện thoại hoặc email.
Lưu ý: Tham khảo ý kiến của nhân viên INO sẽ giúp bạn tiết kiệm được thời gian và chi phí khi cần mua sắm. ​​Với sự tư vấn của chúng tôi, bạn sẽ không gặp khó khăn khi tìm hiểu về đặc tính của sản phẩm cần mua.

Highlights

  • Selection of all coupling modes as per IEC 60255-22-1
  • Remote controlled by the OCS 500N6 / N6F
  • Coupling capacitor 0.5uF
  • Decoupling inductor >1.5mH per line
  • Nominal line voltage max. 250V AC/DC
  • Nominal line current 4A AC/DC or 16A AC/DC

Application

Coupling/Decoupling networks for testing measuring relays and protection equipment

The CNV 508N4 series are special coupling/decoupling networks being used to perform "Electrical disturbance tests for measuring relays and protection equipment" in accordance to IEC 60255-22-1. A capacitance of 0.5uF is specified to couple the pulses on to the lines.

Each line has a decoupling inductor of >1.5mH to protect the auxiliary equipment from being subjected to the test pulse. The disturbance signal used for this test is a damped oscillatory pulse with a frequency of 1MHz, generated by the EM TEST
OCS 500N6 or OCS 500N6F generators.

Benefits

Fully-automatic coupling networks for IEC 60255-22-1

Depending on the configuration of the DUT several different test set-up's are used to perform tests in differential mode (line-to-line of the same pair) or common mode (each pair to ground or one pair to all other pairs with these being grounded). The CNV 508N4 is automatically set by the OCS 500N6 selecting the desired coupling mode and lines to be coupled. The coupler offers capability to test up to 4 pairs/8 lines.

The test of measuring relays and protection equipment as outlined in IEC 60255-22-1 includes different coupling modes to test the DUT under different conditions. Each pair of lines is tested individually in differential mode. Common mode test is applied to each pair to ground and to each pair with the other pairs connected to ground.
