EMTEST-Load Dump Generator (Model: LD 200N)

By
-
4
541
Vui lòng liên hệ với chúng tôi– chúng tôi sẽ liên hệ lại với khách hàng bằng điện thoại hoặc email.
Lưu ý: Tham khảo ý kiến của nhân viên INO sẽ giúp bạn tiết kiệm được thời gian và chi phí khi cần mua sắm. ​​Với sự tư vấn của chúng tôi, bạn sẽ không gặp khó khăn khi tìm hiểu về đặc tính của sản phẩm cần mua.

Highlights

  • Load Dump generator according to ISO 7637, ISO 16750-2, SAE J1113, SAE J1455, JASO, Nissan and most car manufacturer requirements
  • Generates Clipped Load Dump pulses
  • Built-in 0.5 – 38 Ohm source impedance, selectable in 0.1 Ohm steps
  • Pulse duration up to 1,200ms
  • Built-in coupler 60V/30A, extendable to 200A
  • Front panel operation
  • Freestyle mode
  • USB and GPIB interfaces

Application

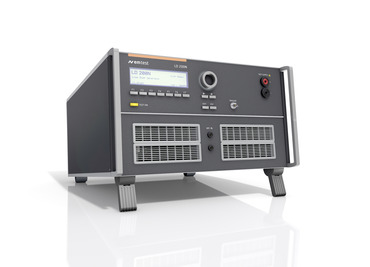

LD 200N – Compact high-energy Load Dump generator

Load Dump pulses simulate a sudden battery disconnection (e.g. by corrosion) from the alternator. Cause the lost of the battery load the alternator generates an overvoltage impulse. Such Load Dump pulses are high energy pulses with a high potential of destruction. The LD 200N simulates these high energy pulses having a duration time in the range of hundreds of milliseconds. The LD 200N generates the Load Dump pulses as per ISO 7637, ISO 16750-2, SAE J1113, SAE J1455, JASO and many more manufacturer specification, e.g. Ford, Chrysler, Renault, PSA, NISSAN etc. By means of a built-in clipping circuit the LD 200N also generates clipped load dump pulses as per international standards as well as manufacturer requirements.
Benefits
The LD 200N includes everything necessary to conduct fully compliant tests. It generates the required high-energy pulses as required by ISO 7637 and many other international and car manufacturer requirements discharging an energy storage capacitor into a passive pulseforming network. The decay of the waveform follows a double-exponential function as specified in Annex E of ISO 7637-2:2004.
The LD 200N is a standalone tester including a 60V/30A DC coupling/decoupling network but still can easily be integrated into a complete test set-up.
Pre-programmed Standard Test routines allow highest user convenience. The FreeStyle mode allows the operator to easily generate individual Load Dump pulses setting time parameters and peak voltage as required.
