CẶP NHIỆT ĐIỆN ( Thermocouples ).
– Cấu tạo: Gồm 2 chất liệu kim loại khác nhau, hàn dính một đầu.
– Nguyên lý: Nhiệt độ thay đổi cho ra sức điện động thay đổi ( mV).
– Ưu điểm: Bền, đo nhiệt độ cao.
– Khuyết điểm: Độ nhạy không cao.
– Thường dùng: Lò nhiệt, môi trường khắt nghiệt, đo nhiệt nhớt máy nén,…
– Tầm đo: -100 °C <1800 °C
– Gồm 2 dây kim loại khác nhau được hàn dính 1 đầu gọi là đầu nóng ( hay đầu đo), hai đầu còn lại gọi là đầu lạnh ( hay là đầu chuẩn ). Khi có sự chênh lệch nhiệt độ giữa đầu nóng và đầu lạnh thì sẽ phát sinh 1 sức điện động V tại đầu lạnh. Một vấn đề đặt ra là phải ổn định và đo được nhiệt độ ở đầu lạnh, điều này tùy thuộc rất lớn vào chất liệu. Do vậy mới cho ra các chủng loại cặp nhiệt độ, mỗi loại cho ra 1 sức điện động khác nhau: E, J, K, R, S, T. Các bạn lưu ý điều này để chọn đầu dò và bộ điều khiển cho thích hợp.
– Dây của cặp nhiệt điện thì không dài để nối đến bộ điều khiển, yếu tố dẫn đến không chínhxác là chổ này, để giải quyết điều này chúng ta phải bù trừ (offset trên bộ điều khiển).
Lưu ý khi sử dụng:
– Từ những yếu tố trên khi sử dụng loại cảm biến này chúng ta lưu ý là không nên nối thêm dây (vì tín hiệu cho ra là mV nối sẽ suy hao rất nhiều). Cọng dây của cảm biến nên để thông thoáng (không cho cọng dây này dính vào môi trường đo). Cuối cùng là nên kiểm tra cẩn thận việc Offset thiết bị.
– Vì tín hiệu cho ra là điện áp (có cực âm và dương) do vậy cần chú ý kí hiệu để lắp đặt vào bộ khuếch đại cho đúng.
NHIỆT ĐIỆN TRỞ ( RTD ).

– Cấu tạo: Gồm 2 chất liệu kim loại khác nhau, hàn dính một đầu.
– Nguyên lý: Nhiệt độ thay đổi cho hằng số điện trở nhất định.
– Ưu điểm: Đó được nhiết độ sai số thấp.
– Khuyết điểm: Khoảng đo bị hạn chế (<1000 °C)
– Thường dùng: Thường dung để hiệu chỉnh nhiệt độ chuẩn.
– Tầm đo: <1000 °C

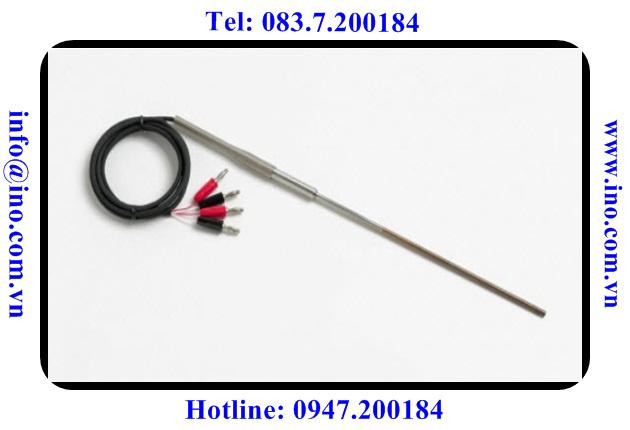

– Cấu tạo của RTD gồm có dây kim loại làm từ: Đồng, Nikel, Platinum,…được quấn tùy theo hình dáng của đầu đo. Khi nhiệt độ thay đổi điện trở giữa hai đầu dây kim loại này sẽ thay đổi và tùy chất liệu kim loại sẽ có độ tuyến tính trong một khoảng nhiệt độ nhất định. Phổbiến nhất của RTD là loại cảm biến Pt, được làm từ Platinum. Platinum có điện trở suất cao, chống oxy hóa, độ nhạy cao, dải nhiệt đo được dài. Thường có các loại: 100, 200, 500, 1000 ohm tại 0 °C. Điện trở càng cao thì độ nhạy nhiệt càng cao.
– RTD thường có loại 2 dây, 3 dây và 4 dây.
Lưu ý khi sử dụng:
– Loại RTD 4 dây giảm điện trở dây dẫn đi 1/2, giúp hạn chế sai số.
– Cách sử dụng của RTD khá dễ chịu hơn so với Thermocouple. Chúng ta có thể nối thêm dây cho loại cảm biến này (hàn kĩ, chất lượng dây tốt, có chống nhiễu) và có thể đo test VOM được.
–  Vì là biến thiên điện trở nên không quan tâm đến chiều đấu dây.

Để được tư vấn kỷ hơn về sản phẩm và về giải pháp mua sắm thiết bị cũng như cung cấp thiết bị được liệt kê dưới đây hay không được liệt kê dưới đây hãy liên hệ với chúng tối qua Tel: (+84) 028 73000184 – Hotline: 0947200184 Với sự tư vấn của chung tôi bạn sẽ không gặp khó khăn khi tìm hiểu về đặc tính của thiết bị mà bạn cần mua.
Pt50 (α = 3851)
Pt100 (α = 3851)
Pt100 (α = 3916)
Pt100 (α = 3926)
Pt200 (α = 3851)
Pt500 (α = 3851)
Pt1000 (α = 3851)
Ni100 (α = 618)
Ni120 (α = 672)
Ni1000 (α = 618)
Cu10 (α = 427)

Cu50 (α = 428)

Lưu ý: Với những thiết bị không được liệt kê ở đây không có nghĩa là chúng tối không hổ trợ được bạn, công ty chúng tối chuyên  tư vấn giải pháp mua sắm và cung cấp thiết bị về cảm biến công nghiệp cho các công ty trong và ngoài nước, hãy đến với chúng tối để có giải pháp tốt nhất cho nhà máy của bạn. Tel: (+84) 028 73000184 – Hotline: 0947200184
