Thông tin từ công văn của khách hàng gửi tới công ty INO
THÔNG TIN PHẦN MỀM
Tp. HCM, Ngày 17 Tháng 04 Năm 2013
Kính gửi:
Công Ty chúng tôi hiện đang lắp đặt hệ thống thử tải động cơ điện và đang trong giai đoạn hoàn thành. Thiết bị sensor, Card thu thập dữ liệu, bộ chuyển đổi tín hiệu chúng tôi đã có như sau:
STT |
Mô tả thiết bị |
Model – Hãng |
Đơn vị |
Số lượng |
1 |
Cảm biến nhiệt độ hồng ngoại + Signal output: 0-5 V (Analogue) + Range: 0 – 3500C + Dùng để đo nhiệt độ bạc đạn và vỏ Motor |
RAYCI3A10L Hãng: Raytek |
Cái |
02 |
2 |
Cảm biến gia tốc rung + Độ nhạy: 100 mV/g + Dùng để đo độ rung bạc đạn và vỏ Motor |
AC292-2D/020-F Hãng: CTC |
Cái |
02 |
3 |
Module chuyển đổi tín hiệu (sử dụng cho cảm biến gia tốc rung) + Signal Input: Accerometer sensor + Signal ouput: 0 – 5 V (Analogue) + Range: 0 – 5 g’s |
SC200 series Hãng: CTC |
Cái |
02 |
4 |
Card thu thập dữ liệu độ phân giải 16-bit, kết nối máy tính thông qua cổng PCI + Số kênh Analogue: 16 kênh + Signal input: 0-5V Các accessories đi kèm: Terminal block, Cáp nối từ Terminal block đến máy tính + Đã có Driver, thư viện phần mềm Labview |
AD-9221 Hãng: ADLINK |
Cái |
01 |
5 |
Đồng hồ đo thống số điện của Motor (Volt, Amp, Power, PF) + Giao tiếp qua RS485 |
DIRIS A40 Hãng: SOCOMEC |
Cái |
01 |
6 |
Nguồn DC 24V, dây tín hiệu đầy đủ, kết nối sẵn, hoạt động bình thường |
|
|
|
Hiện cần hệ thống phần mềm giám sát, đo đạc, quản lý dữ liệu và báo cáo các thông số cơ điện của động cơ dựa theo thiết bị trên. Gọi tắt là phần mềm DAS

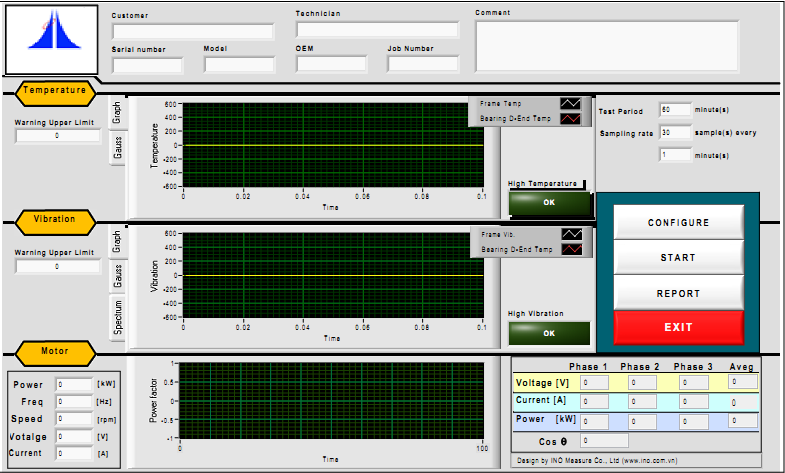

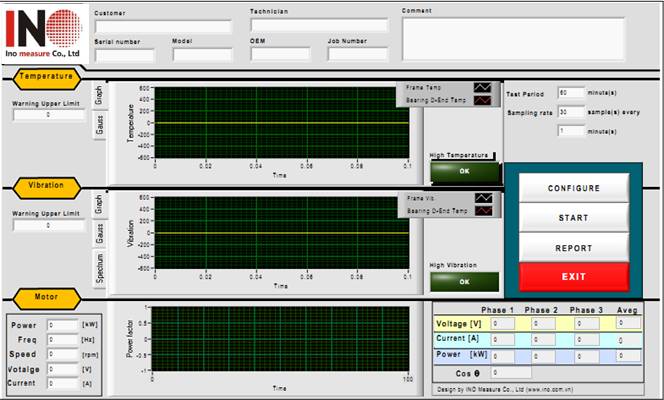

Giao Diện chính của phần mềm khi chuyển giao cho khách hàng

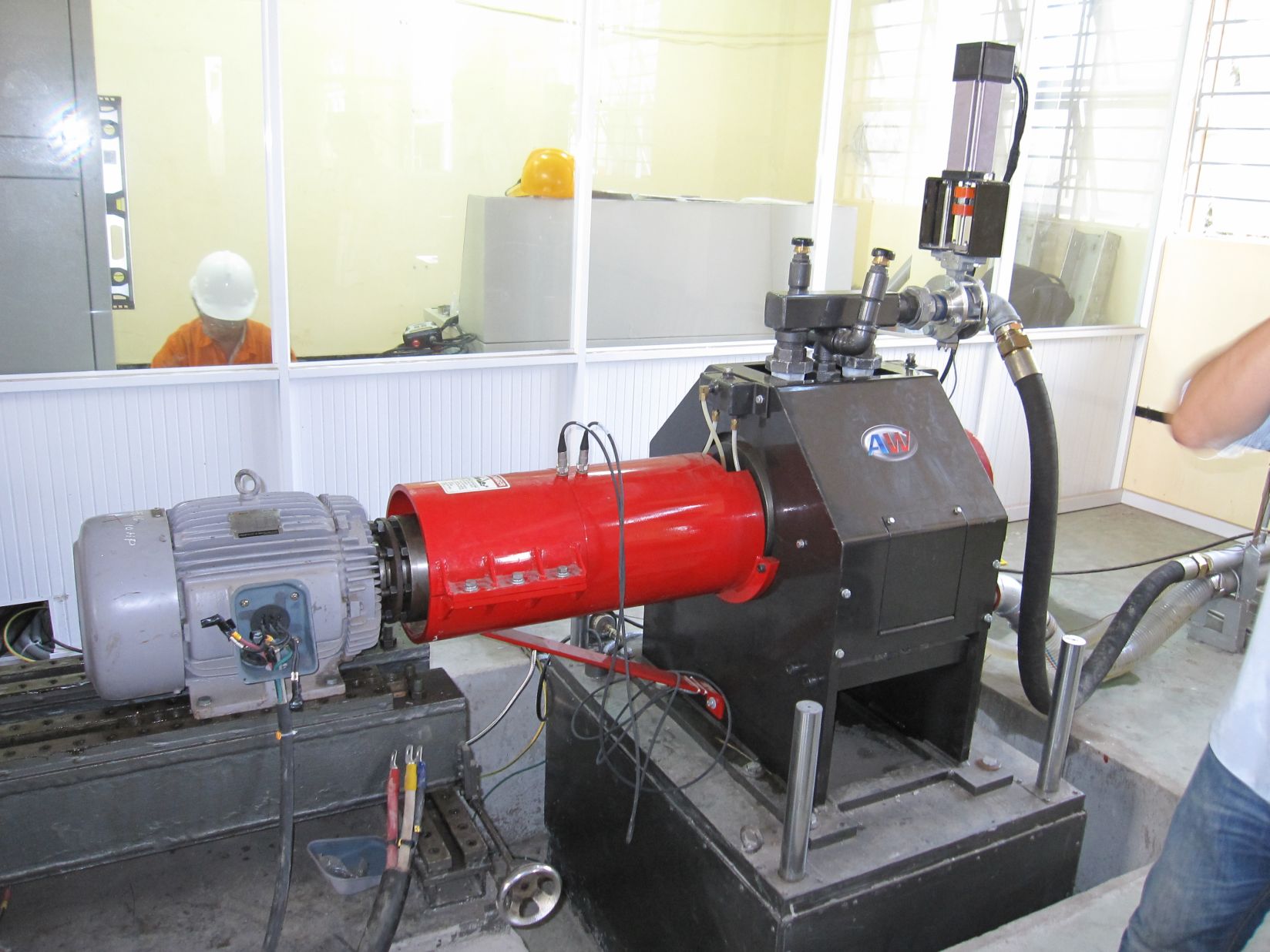

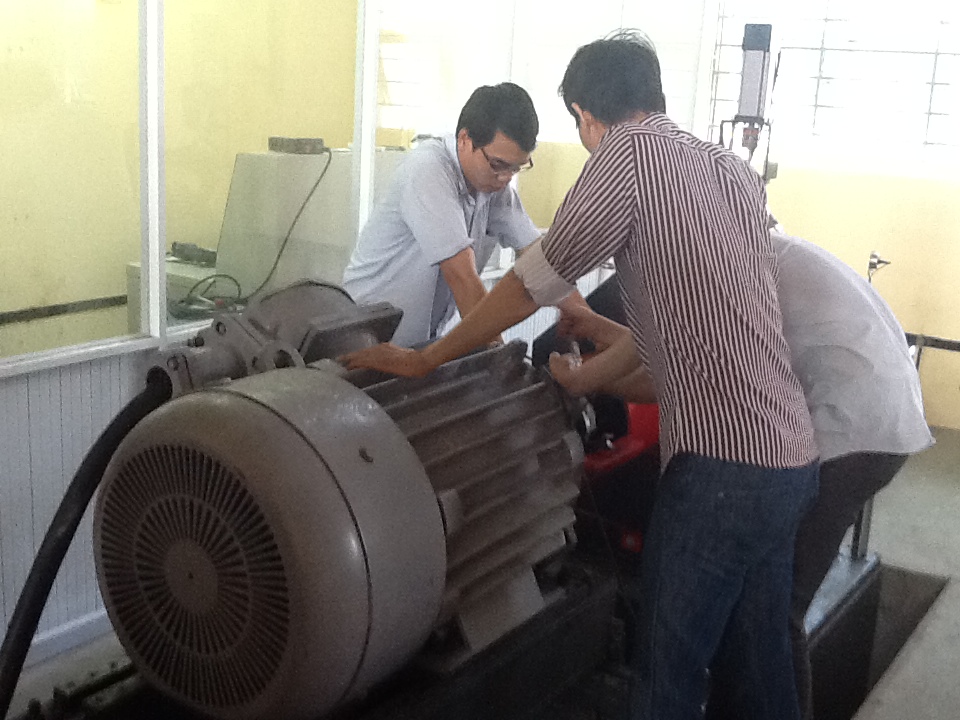

Hình Ảnh lắp đặt phần cứng hệ thống

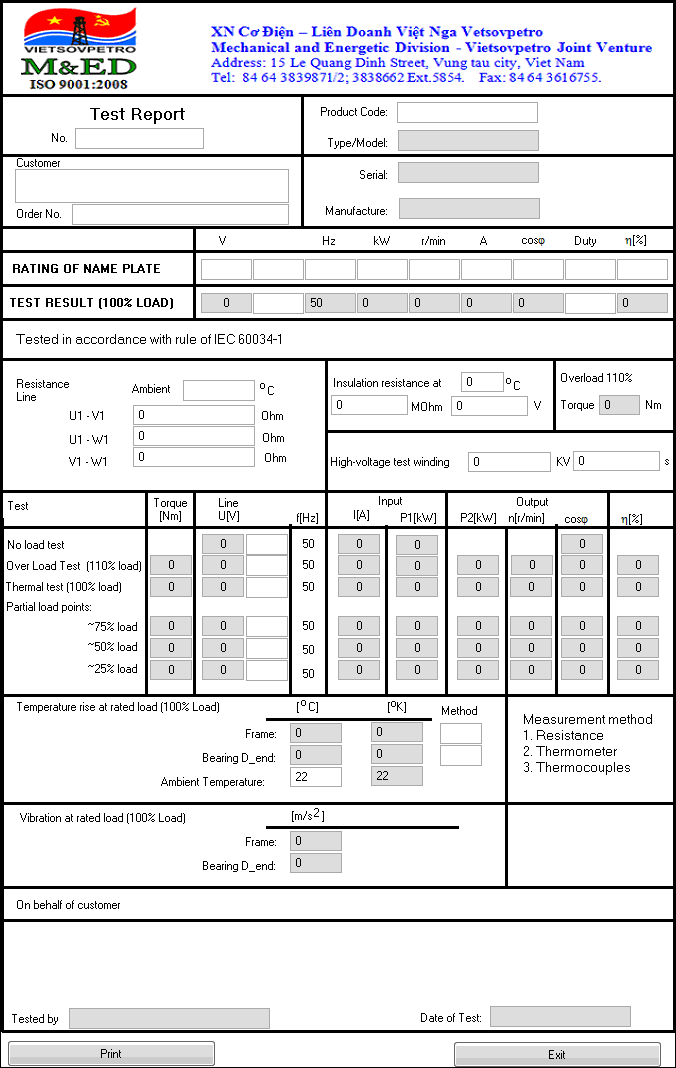

Format Test Report của chương trình
Thông tin phần mềm:
– Lập trình trên Ngôn ngữ Đồ họa LabVIEW.
– Cho phép nhập các thông tin đầu vào: Customer Name, Serial, OEM, Model, Technician, Job Number, Comments.
– Cho phép nhập các thông tin Motor Rating (Thông số định danh Động cơ): W, Hz, kW, r/min, A, Cos Ø, Duty.
– Cho phép nhập Giới hạn cảnh báo Nhiệt độ và Độ rung
– Cho phép cài đặt Vị trí các kênh thu thập, tốc độ lấy mẫu
– Thu thập dữ liệu 02 Kênh Nhiệt độ, 02 kênh Rung động.
– Thu thập dữ liệu Các giá trị Điện áp, Dòng điện, Công suất, Cos phi của Đồng hồ đo DIRIS A40 qua chuẩn RS 485.
– Hiển thị và lưu trữ Hiệu suất của Động cơ, vẽ dạng sóng (Công suất Đồng hồ đo được/ Công suất điện của Động cơ)
– Hiển thị tất cả Dữ liệu thu thập được trên màn hình dạng Đồ thị hoặc dạng Số.
– Chèn dữ liệu Đo tham số Động cơ từ file Excel của phần mềm AW Engine Test System sau khi chạy xong vào File báo cáo.
– Cảnh báo trên màn hình nếu Nhiệt độ hoặc Rung động vượt quá giới hạn cho phép.
– Kiểm tra Gia tốc rung với Tiêu chuẩn IEC 60034-14 và Chèn kết quả Đạt/ Không Đạt vào file báo cáo.
– Lưu trữ dữ liệu tức thời theo thời gian trên máy tính dạng Excel hoặc Word.
– In file báo cáo (như mẫu đính kèm) ra Máy in.
– Vẽ được dạng sóng của độ rung, phổ.
– Vẽ dạng sóng của PF
– Quản lý dữ liệu theo ngày giờ hệ thống

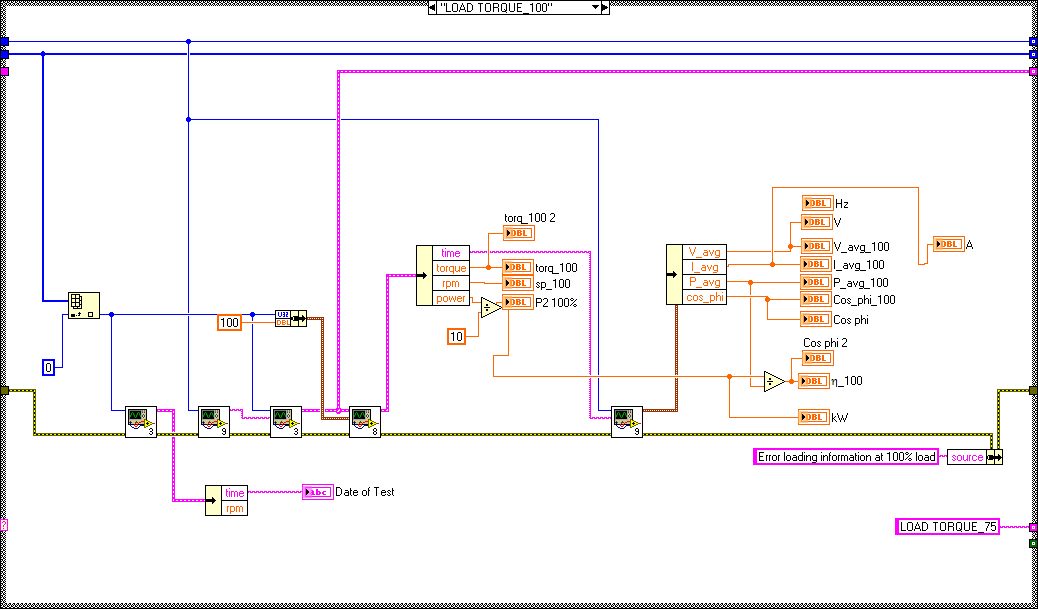

Hình ảnh Source Code của một module chương trình
Sau khi nhận được yêu cầu từ phía khách hàng, công ty INO đã tiến hành nghiên cứu hệ thống và tìm hiểu đặc tính thiết bị, máy móc hiện có của khách hàng. Đề ra quy trình để vận hành hệ thống và thống nhất các thao tác để chạy ứng dụng phần mềm như sau:
– Mở CB tổng
– Bật công tắt chuyển chọn chế độ Υ/Δ hay khởi động mềm .
– Nhấn nút mở nguồn .
– Mở nguồn nâng bàn (cân chỉnh đồng trục lại khớp nối động cơ).
– Mở nguồn bộ điều khiển và thu thập dữ liệu AW2100S.
– Cài đặt tham số ban đầu cho bộ điều khiển AW2100S, điều chỉnh Servo valve ở giá trị 0% tải (hướng dẫn trong Manual kèm theo)
– Cài đặt dòng điện , điện áp thông số khởi động cho chế độ khởi động (chế độ Υ/Δ), riêng chế độ khởi đồng mềm bằng Soft Start ATS48C66Q vui lòng xem Manual km theo.
– Khởi động 02 máy vi tính .
– Khởi động phần mềm ATS Software trên máy tính và cài đặt ban đầu theo Manual kèm theo
– Khởi động phần mềm DAQ theo dõi tham số điện (Dòng điện, điện áp, công suất, hệ số công suất…),tham số rung và nhiệt độ.
– Từ phần mềm ATS Saftware, cài đặt chế độ gia tải PID Manual Set-Pt Ctrl như Manual kèm theo
+ Chạy thử và phân tích :
– Nhấn nút mở động cơ cho chạy chế độ không tải (đây là trường hợp chạy không tải). Khởi động phần mềm DAQ để xem và lưu giá trị dòng điện, công suất,…chạy không tải của động cơ. (Nếu không chạy chế độ không tải thì bỏ qua bước này)
– Tắt chế động cơ, chuẩn bị gắn cốt chạy chế độ có tải
– Nhấn nút mở động cơ, chạy chế độ có tải
– Đọc các tham số hiển thị trên phần mềm ATS Software và DAQ để xem gi trị dòng điện và tốc độ, công suất, momen của động cơ
![]() |

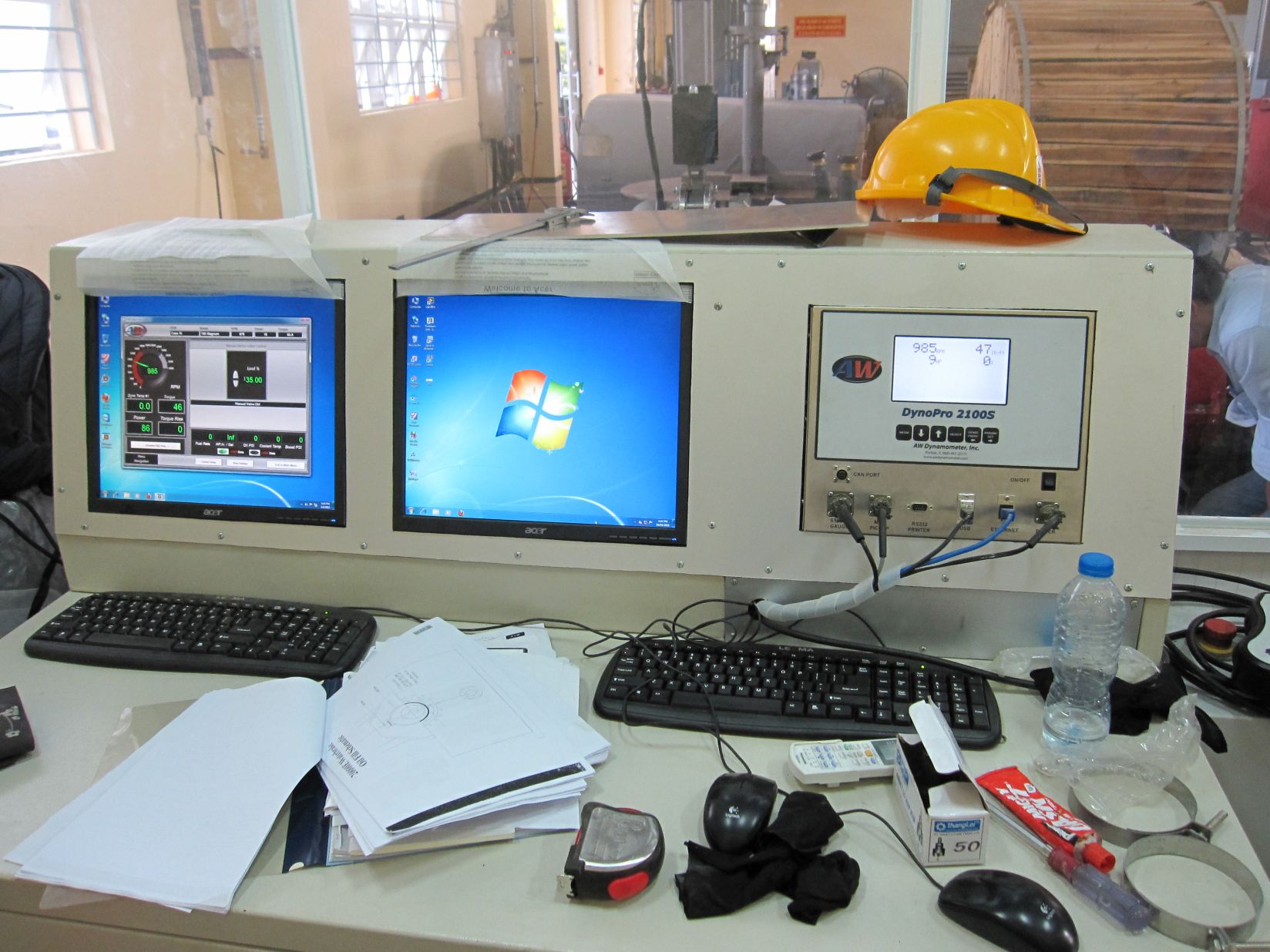

Phòng điều khiển-Máy tính điều khiển hệ thống
– Chạy hệ thống bơm nước ( bơm áp lực và bơm giải nhiệt ).
– Bật Record Data từ phần mềm ATS Software để ghi lại các thông số thử
– Gia tải từ từ bằng Remote hoặc trên bộ Controller AW2100S hoặc trên máy tính, theo dõi thông số dòng điện trên phần mềm DAQ, theo dõi Nhiệt độ và Độ rung. Gia tải đến khi đạt giá trị dòng định mức của động cơ. Xem giá trị Torque trên ATS Software (Giá trị Torque lúc này là 100% Load), ước tính và gia tải đến 110% Load theo giá trị Torque, xem thông số dòng điện tương ứng tại thời điềm 110% Load
– In báo cáo và đồ thị từ phần mềm ATS Software
– In báo cáo từ phần mềm DAQ
– Nếu xảy ra xự cố cho tủ điện thì nút DỪNG TỒN BỘ KHẨN, khi đó sẽ tắt điện toàn hệ thống .
Hướng dẫn đăng nhập | ||||||
|
|
|
|
|
||

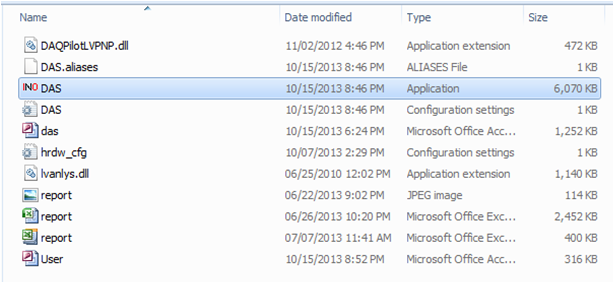

Thư mục chứa chương trình. Chạy file ứng dụng DAS (Hoặc có thể tạo sortcut trên màn hình_Đề xuất) |
||||||
|
|
|
|
|
|
|
|
Lưu ý: Để lưu trữ và sử dụng dữ liệu cũ, đề nghị copy file acess das.mdb từ máy đang sử dụng
vào thư mục application của chương trình mới nâng cấp

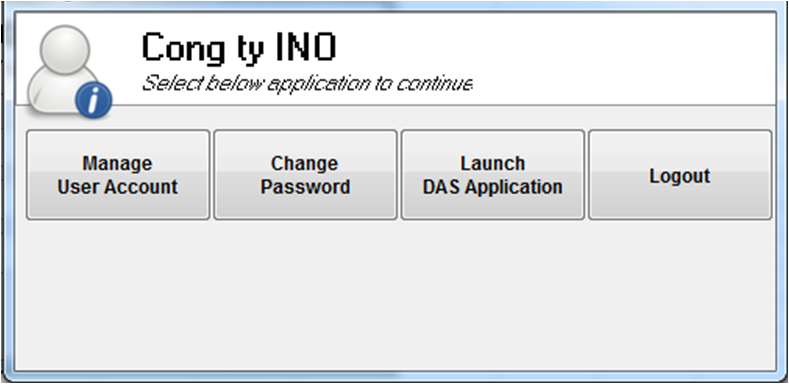

Màn hình lúc đăng nhập (Pass mặc định là 123456)
Hiện tại có hai tài khoản để test là: ino quyền admin (Có quyền kiểm soát tạo, xóa và reset passwword)
Tài khoản thứ hai là thalo (Có quyền sử dụng chương trình và thay đổi password)
Nếu đăng nhập với tài khoản admin thì tab Manage User Account sẽ hiển thị
|
|
|
|
|
|
Nếu đăng nhập vào tài khoản User thì chỉ có thể thay đổi pass và chạy chương trình |
|
|
|

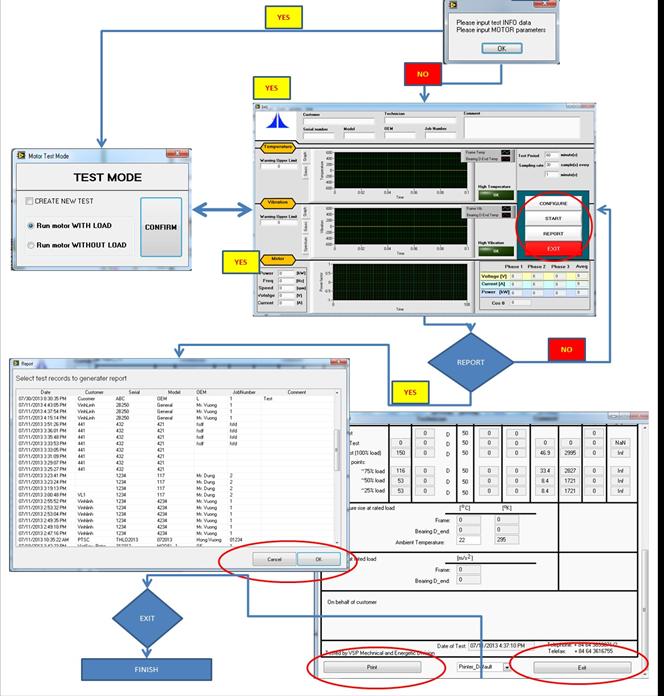

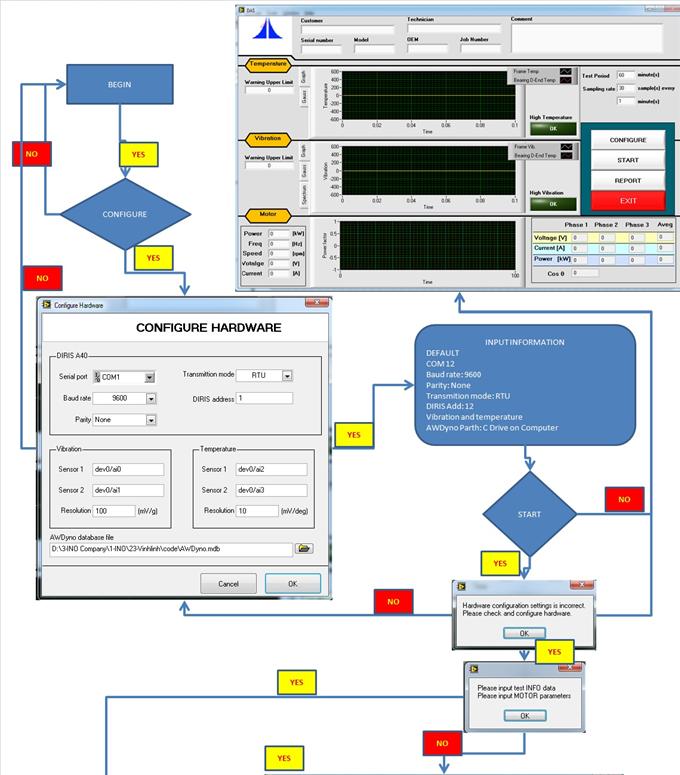

Hướng dẫn sử dụng phần mềm INO DAS
