Today i want to tell how to calibrate a temperature transmitter and instruments used for doing calibration.
how many of you know how to calibrate temperature transmitter with bath using HART COMMUNICATOR?
do you know the usage of hart communicator?
HART Communicator: So do you know what is HART?
The HART(Highway Addressable Remote Transducer) protocal is one of the most popular industrial protocols today. According to emerson there is a huge installed base of 4 to 20 milliAmps systems throughout the world used for calibration.
what is Loop Calibrator?
For process calibration professionals, loop calibrators are essential tools for working with 4 to 20 milliAmps current loops. Process control loop calibrators provide milliAmps sourcing, simulation and measurement, readouts in both milliAmps and % of span, 24 Volts loop supply.
Temperaturecalibration bath:
If you need to calibrate temperature sensors with a portable calibrator then we will use this temperature bath for calibrating thermocouples, RTDs, thermistors, bi-metalic switches and more – with a temperature range spanning from -100°C to +1200°C. Many calibrators can be used both as Dry or Liquid Baths.
Temperature element with transmitter is inserted in the temperature bath for calibration.
Now we will see how to calibrate temperature transmitter using HART:

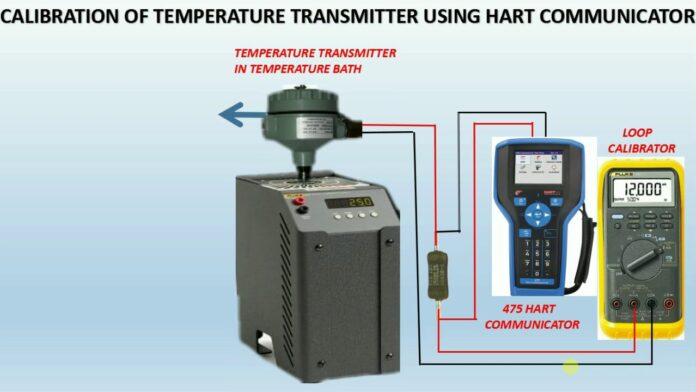

Connect the loop power to the temperature transmitter as shown in elevated view.
Then connect the temperature element to the transmitter sensor connection terminals shown in elevated view, according to the configuration done in HART.
After completing connection then set Zero temperature value in calibration bath according to the lower range value in HART and check the corresponding 4 milliAmps in the loop calibrator.
IF it is not showing corresponding milliAmps then using HART do the lower sensor trim.
After this set full range of transmitter in temperature bath and check the corresponding 20 milliAmps .
If it is not showing the corresponding milliAmps then adjust 20 millliAmps by doing Upper sensor trim using HART.
this how we can calibrate temperature transmitter using HART.
In my next video I will show how to calibrate or simulate temperature transmitter without element using HART communicator.
