Ứng dụng LabVIEW trong nghiên cứu quang phổ học Laser

Khách hàng đặt ra yêu cầu hỗ trợ việc bố trí, kết nối và tích hợp các thiết bị phần cứng hiện đại để xây dựng một ứng dụng nhằm nghiên cứu về lĩnh vực quang phổ học laser. Trên cơ sở các thiết bị của khách hàng hiện có, INO measure Co., Ltd thiết kế một phần mềm để điều khiển hệ thống đo phổ của các phân tử kim loại kiềm bằng kĩ thuật phổ laser đánh dấu phân cực. Sơ đồ và một số thiết bị của hệ thống được mô tả như sơ đồ và hình ảnh dưới đây:

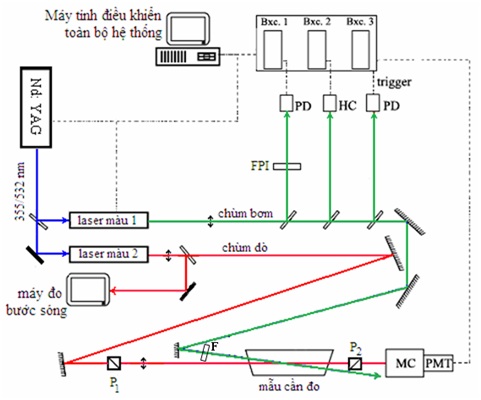

Hình 1. Arrangement for V-type PLS using the Frequency doubler-OPO/OPA system as the pump laser.Hình 1. Sơ đồ hệ thí nghiệm PLS cấu hình chữ V. Laser 1 và laser 2 tương ứng là laser bơm và laser dò. F-Fresnel rhomb, P-polarizer, MC-monochromator, PMT-photomultiplier tube, W-wavelength meter, FP-Fabry-Pérot interferometer, PD-photodiode, bxc-boxcar, HC-hollow cathode lamp, C-microcomputer.F – bản l/4, P₁,P₂ – kính phân cực, MC – máy đơn sắc, PMT – ống nhân quang điện, FP – giao thoa kế Fabry-Perot, PD – photodiode, bxc – bộ tích hợp boxcar, HC– đèn Holow cathode.

Hình 2. Máy đo bước sóng Wavemaster của hãng Coherent.

Các tín hiệu từ ống nhân quang điện, từ đèn Hollow cathode, và giao thoa kế Fabry-Perot đồng bộ hóa qua ba bộ tích phân boxcar loại SR 2245 của hãng Standford Rerearch Systems (hình 3).

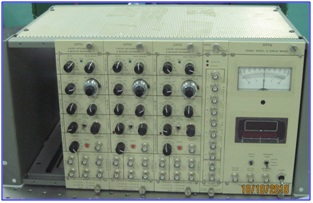

Hình 3. Các bộ boxcar (model RS 245) và bộ giao diện máy tính (model RS 250) của hãng Standford Research System.

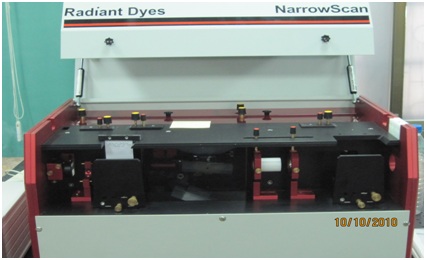

Hình 4. Laser màu Narrowscan của hãng Randiant được sử dụng tạo chùm bơm trong hệ thống PLS.

Yêu cầu của việc thiết kế phần mềm mà khách hàng đặt ra: Trong quá trình đo, máy tính ghi nhận đồng thời các tín hiệu từ đèn Holow cathode, giao thoa kế Fabry-Perot và ống nhân quang điện (thông qua 3 boxcar đã nói ở trên). Các số liệu này được ghi lại theo các “bước” của mô tơ điện điều khiển bước sóng laser. Việc điều khiển nguồn Laser quét theo bước sóng cũng được máy tính điều khiển để đồng thời với việc thu nhận tín hiệu từ các boxcar.

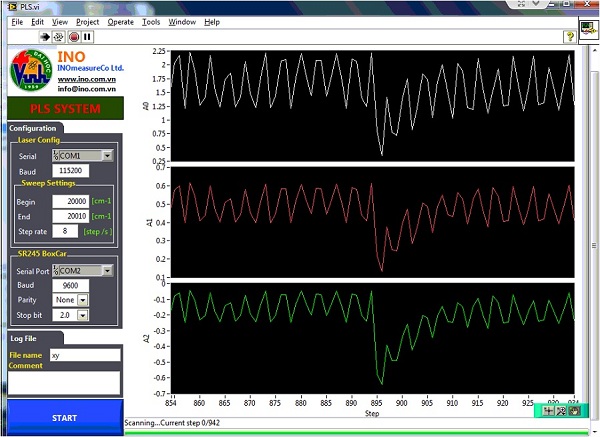

Hình ảnh của chương trình khi hoàn thiện

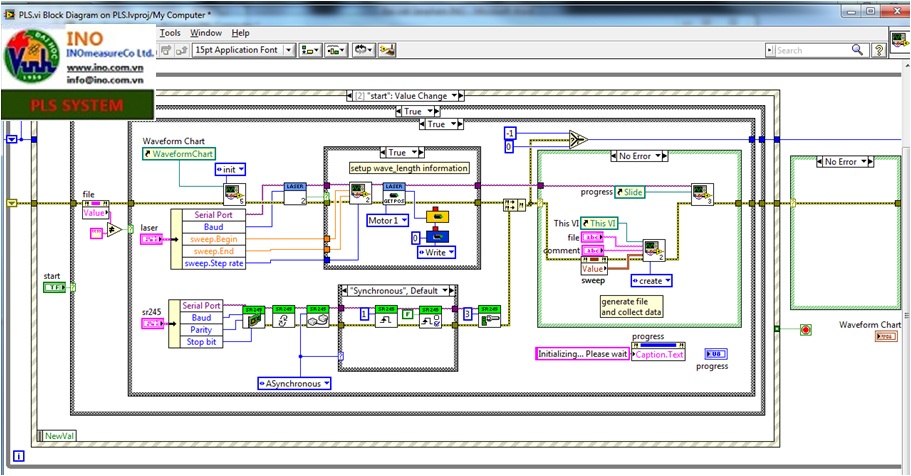

Mã nguồn của chương trình

Hình ảnh khi nghiệm thu hệ thống
